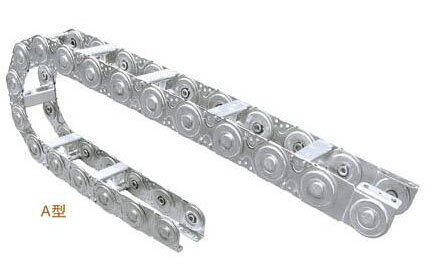

A型鋼鋁拖鏈

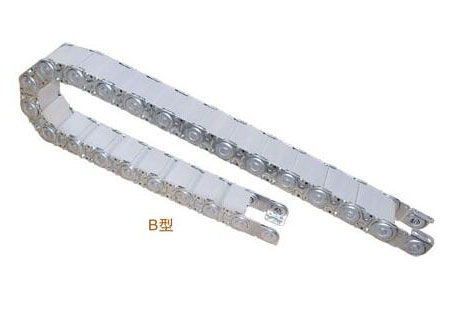

B型鋼鋁拖鏈

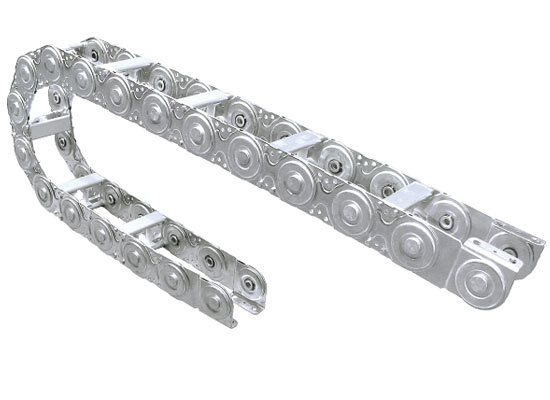

TLG型鋼鋁拖鏈可承載數量多，重量大的電纜及油管，自由懸置（允許不用支承輪）長度大，支撐板可依顧客需要制作，適用于工作母機，移動機械等。其彎曲半徑為50-600mm，鏈板高度為35-150mm，可任意選用。
TLG型鋼鋁拖鏈其使用行程最大為32米。適用于所有傳動方式?？呻S意加長和縮短。此外，可通過改變銷軸獲得改變彎曲半徑。拖鏈的支撐板寬度為150mm至600mm，孔與孔之間的間隔量為5mm。
鏈板的高度，也就是支撐板的高度，是由電纜最大直徑?jīng)Q定的，機床最大限度運轉時，如拖鏈的寬度超過300mm，拖鏈的長度超過4m時出于穩定性原因，應考慮選擇加大一號規格的拖鏈。
彎曲半徑要根據電纜的直徑選擇并應達到電纜直徑的10倍。
彎曲半徑可根據所給表格選擇50-600mm，行程小的可相應選擇較小的半徑。

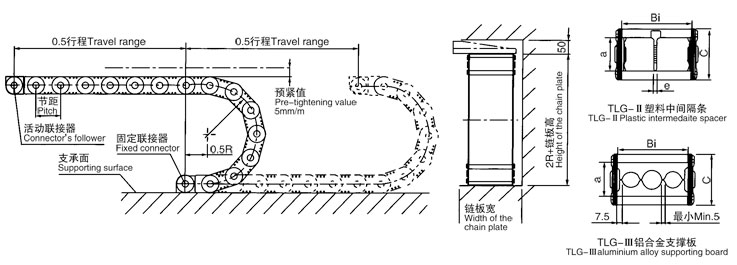

拖鏈的長=1/2行程+4個彎曲半徑，這只適用于當固定聯結是在行程的中間時。
拖鏈的固定可根據機床的位置情況選擇。固定角鋼可放在外周或內周在拖鏈內或外部，一般情況聯結部分在拖鏈內，而向外周。

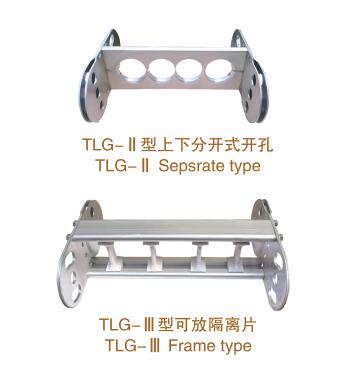

TLG型的多種不同支撐板
TLG型鋁合金型拖鏈與一般的拖鏈不同，它可通過固定的型材滿足不同要求的需要，支撐板的寬可達1200mm在最高速度和行程速度下拖鏈的內部分隔無懈可擊，并保證使電纜達到保護。

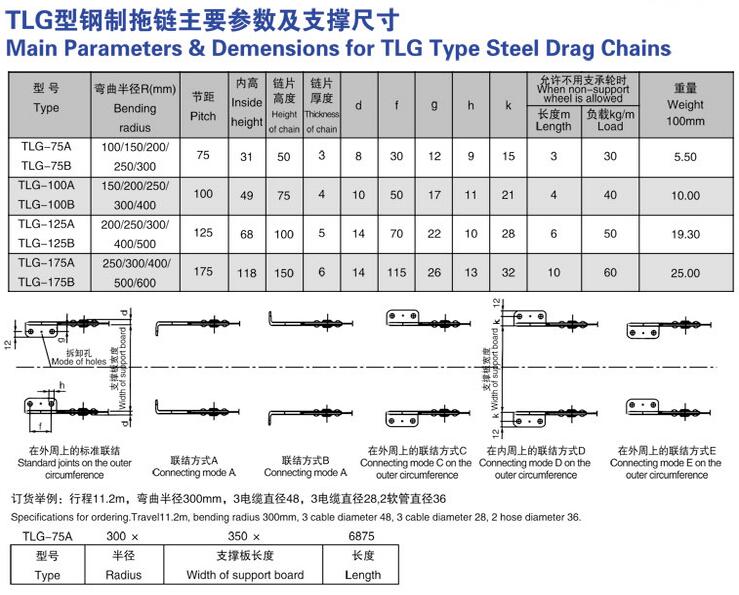

我們每二節鏈板提供一條支撐板。如每一節均需支撐板，請?jiān)谟嗀洉r(shí)，訂10A/20A/30A/40A/50A，而不是10B/20B/30B/40B/50B。即TLG20A/200×2100/200“h”或TLG20B/200×2100/200“h”。

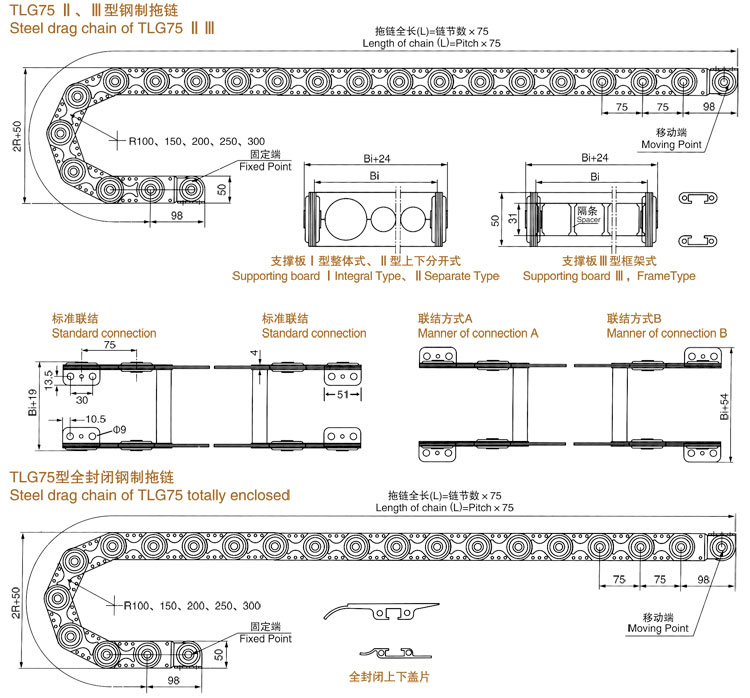

銀星（Silber Star）鋁合金護板的拖鏈，訂貨型號為75B/100B/125B。進一步的了解請參見下圖“銀星護板”。即TLG75B/200×2100/200“h”。
TLG-Ⅰ鋁合金型是解決較大鋼煉的唯一的解決辦法。支撐板可根據使用者的要求生產。牢固的結構，使支撐板寬度可達到1200mm。
TLG-Ⅱ型帶塑料隔條，可隨意移動調節位置，進行多種分隔，如果電纜規格多，可選用此經濟的裝置。
